Создать измерение

Узел для создания измерения на основе аналитической таблицы.

Входные данные — таблица с данными. Выходные данные — измерение.

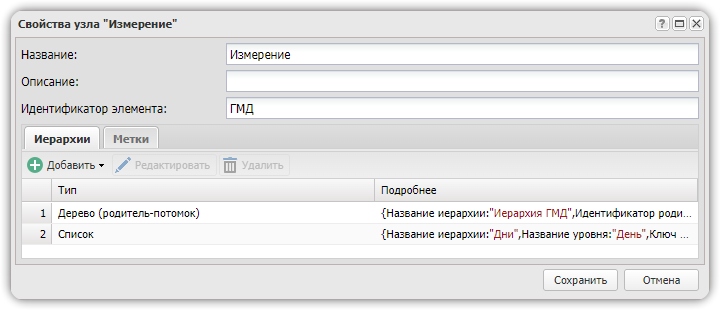

Свойства узла

  • Название
    Название узла, которое будет отображаться на диаграмме процесса и в журнале событий. В качестве названия измерения в просмотре куба будет использоваться название исходной аналитической таблицы.
  • Описание
    Текстовое описание узла в процессе, исходных данных и структуры измерения и/или чего-то другого.
  • Идентификатор элемента
    Колонка-идентификатор элемента используется для связи данных в измерении и кубе.

Иерархии

Для одного измерения можно определить одну или более иерархий одного из трех типов:

  • Дерево (родитель-потомок) - иерархия с указанием связи parent-child в исходных данных;
  • Дерево (группировка) - иерархия с указанием колонки для каждого уровня;
  • Список - одноуровневая иерархия (с одним общим корневым элементом).

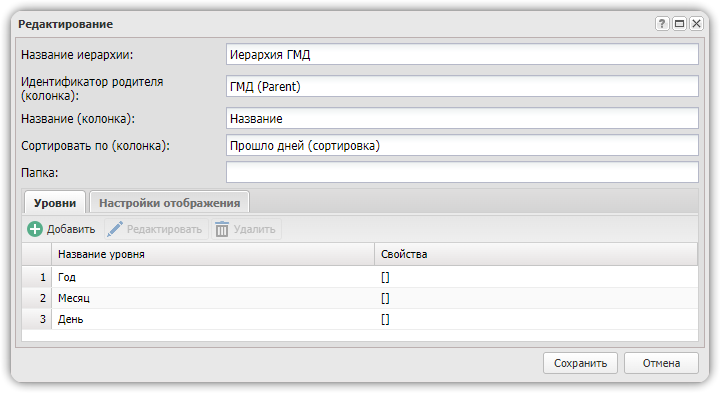

Дерево (родитель-потомок)

Для настройки иерархии "Дерево (родитель-потомок)" требуется обеспечить наличие в исходных данных колонки идентификатора родительского элемента и соответствующих строк для верхних уровней иерархии.

  • Название иерархии
    Название используется для детализации названия измерения в просмотре куба.

  • Идентификатор родителя (колонка)
    Колонка в исходных данных аналитической таблицы, где находится значение идентификатора элемента на один уровень выше.

  • Название (колонка)
    Колонка с текстом, который будет использоваться в просмотре куба в качестве имени конкретного элемента иерархии.

  • Сортировать по (колонка)
    Колонка по значению которой будут упорядочены элементы иерархии в просмотре куба.

  • Папка
    Название папки внутри измерения, куда будет помещена данная иерархия. Используется для визуального объединения иерархий. Может быть не указано, тогда иерархия будет размещена непосредственно в Измерении или в папке Другие поля (для списков).

  • Уровни
    Несмотря на то, что исходные данные с наличием связи parent-child допускают в общем случае произвольное количество уровней, для целей выполнения расчетов и предоставления результатов расчетов требуется определить список уровней. Для уровня необходимо определить Название и можно указать набор свойств (колонок), которые можно будет использовать в просмотре куба.

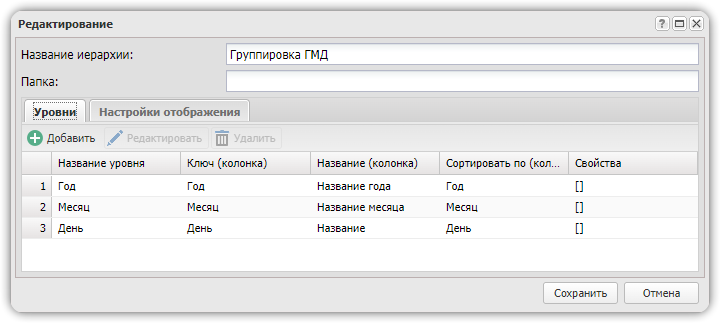

Дерево (группировка)

Иерархия с использованием группировки не требует создания дополнительных строк и колонок в исходных данных и для каждого уровня определяется колонка, на основании данных которой будет построен набор элементов.

Набор свойств иерархии совпадает с набором свойств иерархии "Дерево (родитель-потомок)", но все свойства, кроме Названия иерархии определяются для каждого уровня.

Список

Простой случай иерархии, содержащей один уровень.

Настройки отображения

Для иерархии можно указать настройки отображения (Календарь или Таблица), для удобства выбора элементов иерархии в просмотре куба.
