Взаимодействие компонентов

Для некоторых типов компонентов можно указать Исходящие и/или Входящие связи. Связь устанавливается для пары компонентов: исходный компонент (для которого связь определена в Исходящих) передает значение целевому компоненту (для которого связь определена во Входящих). При этом целевой компонент обращается за данными с учетом значения исходного компонента. Если целевым компонентом является виджет, то значение может быть передано в параметры виджета или добавлено в фильтр.

Совет

Взаимодействие виджетов на информационной панели удобно использовать для фильтрации одного виджета, с помощью другого.

Настройка связей

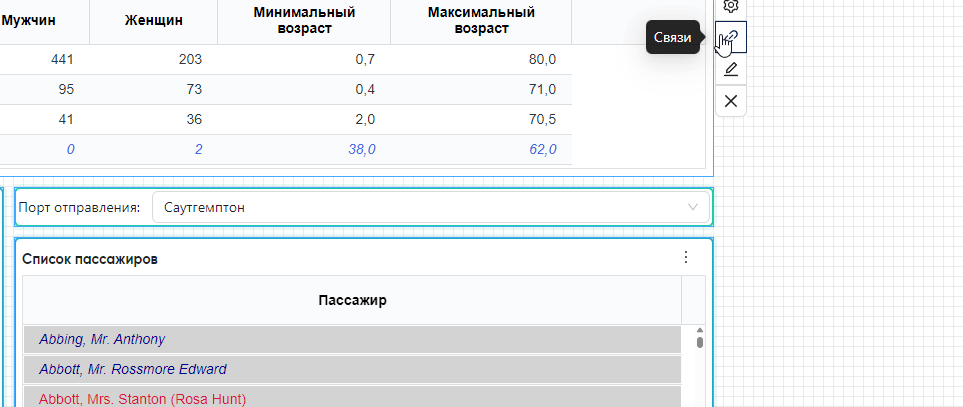

Настройка может быть выполнена с любой стороны связи - как для исходного компонента на закладке Исходящие, так и для целевого компонента на закладке Входящие. Диалог настройки связей открывается при помощи кнопки Связи на панели инструментов компонента.

Если необходимо, указывается источник исходного значения (для виджета). Для Редактора такой источник один и явно он не указывается.

Целевой компонент выбирается из списка возможных, сгруппированного по вкладкам информационной панели. Также для целевого компонента указывается к чему применяется значение связи (например параметр или колонка виджета).

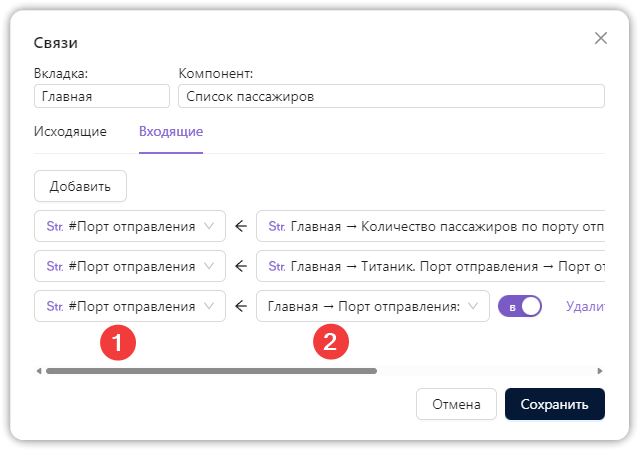

Ниже представлена настройка связей таблицы Список пассажиров (1), который выступает в качестве целевого компонента для диаграммы Количество пассажиров по порту отправления, списка Титаник. Порт отправления и выпадающего списка Порт отправления (2).

Редактор и связи

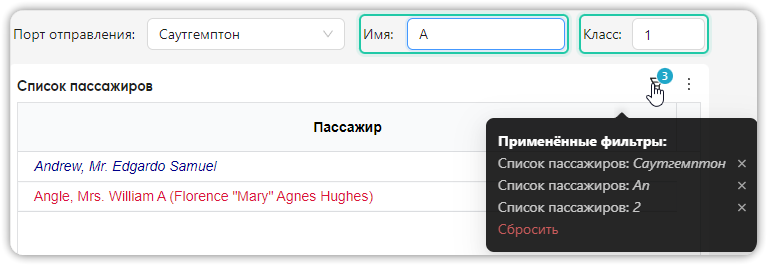

Компоненты, представленные Редактором, могут выступать в качестве компонента исходящей связи на информационной панели. Для Редактора строкового типа редактирование значения завершается клавишей Enter, при этом применяются все текущие значения всех редакторов информационной панели. Чтобы показать, что редактирование не завершено и текущее промежуточное значение одного или нескольких редакторов не применено, соответствующие компоненты на информационной панели выделяются зеленой рамкой.
